Armement à distance par interrupteur à clé depuis l'application Protegus 2
- 9 min de lecture
- 30.10.2026
Attention !
L'électricité peut être dangereuse et peut causer des blessures personnelles ou la MORT, ainsi que d'autres pertes financières ou dommages si elle n'est pas utilisée ou installée correctement.
L'installation implique de travailler avec des équipements électriques et elle doit être réalisée conformément aux réglementations en vigueur !
La validation de la garantie nécessite que l'appareil soit installé par une personne qualifiée suivant les réglementations d'installation des équipements électriques et en respectant les réglementations actuelles pour l'exploitation sécurisée des équipements électriques.
Cet article est un guide général pour configurer l'appareil Trikdis et la centrale d'alarme afin que le système puisse être armé et désarmé depuis l'application Protegus 2 par l'intermédiaire d'un interrupteur à clé.
Avant de commencer
L'article suppose que les événements de la centrale d'alarme arrivent déjà dans l'application Protegus 2. Si ce n'est pas encore le cas, il faut d'abord configurer cela ; cet article ne traite pas ce point.
L'armement et le désarmement peuvent avoir lieu même sans les événements, mais le service complet ne fonctionne pas correctement : Protegus 2 ne reçoit aucun retour sur l'état réel de la centrale. L'opération peut alors rester en attente sur l'écran de la partition, et le sablier s'affiche en permanence.
La centrale d'alarme doit généralement être programmée. Pour que l'interrupteur à clé fonctionne, la zone doit être configurée dans la centrale. On ne peut s'en passer que si la centrale était déjà commandée par un appareil fonctionnant sur le même principe et qu'il s'agit simplement de le remplacer.
Comment ça fonctionne ?
Les appareils Trikdis disposent d'une ou de plusieurs sorties, ou de bornes d'E/S programmables qui peuvent aussi être configurées en sortie. Une telle sortie arme et désarme une partition de la centrale : elle actionne la zone configurée dans la centrale comme interrupteur à clé.
Si vous souhaitez commander plusieurs partitions indépendamment les unes des autres, il faut une sortie distincte sur l'appareil Trikdis pour chaque partition, et autant d'entrées de zone libres sur la centrale, programmables en interrupteur à clé.
La solution comporte trois parties :
- la réception des événements — l'article la considère comme acquise ;
- le câblage de l'interrupteur à clé et la programmation de la centrale d'alarme ;
- la configuration de la sortie de commande de l'appareil Trikdis dans TrikdisConfig, puis le paramétrage de la commande dans Protegus 2.
Avec quel appareil Trikdis ?
| Appareil Trikdis | Bornes utilisables pour la commande | Partitions, au maximum |
|---|---|---|
| GT, GT+, GET | 2 E/S programmables | 2 |
| E16, E16T, G16, G16T | 3 E/S programmables | 3 |
S'il faut davantage de sorties, le module d'extension iO-8 ajoute huit entrées ou sorties programmables supplémentaires.
Câblage
Attention !
Il est interdit de réaliser le câblage sur un appareil sous tension. Avant de commencer le travail, coupez l'alimentation (y compris les batteries de secours).Le schéma et la liste ne montrent que les points impliqués dans la commande par interrupteur à clé, pas le câblage de l'ensemble du système. Du point de vue de cet article, l'alimentation et la transmission des événements sont déjà en place.

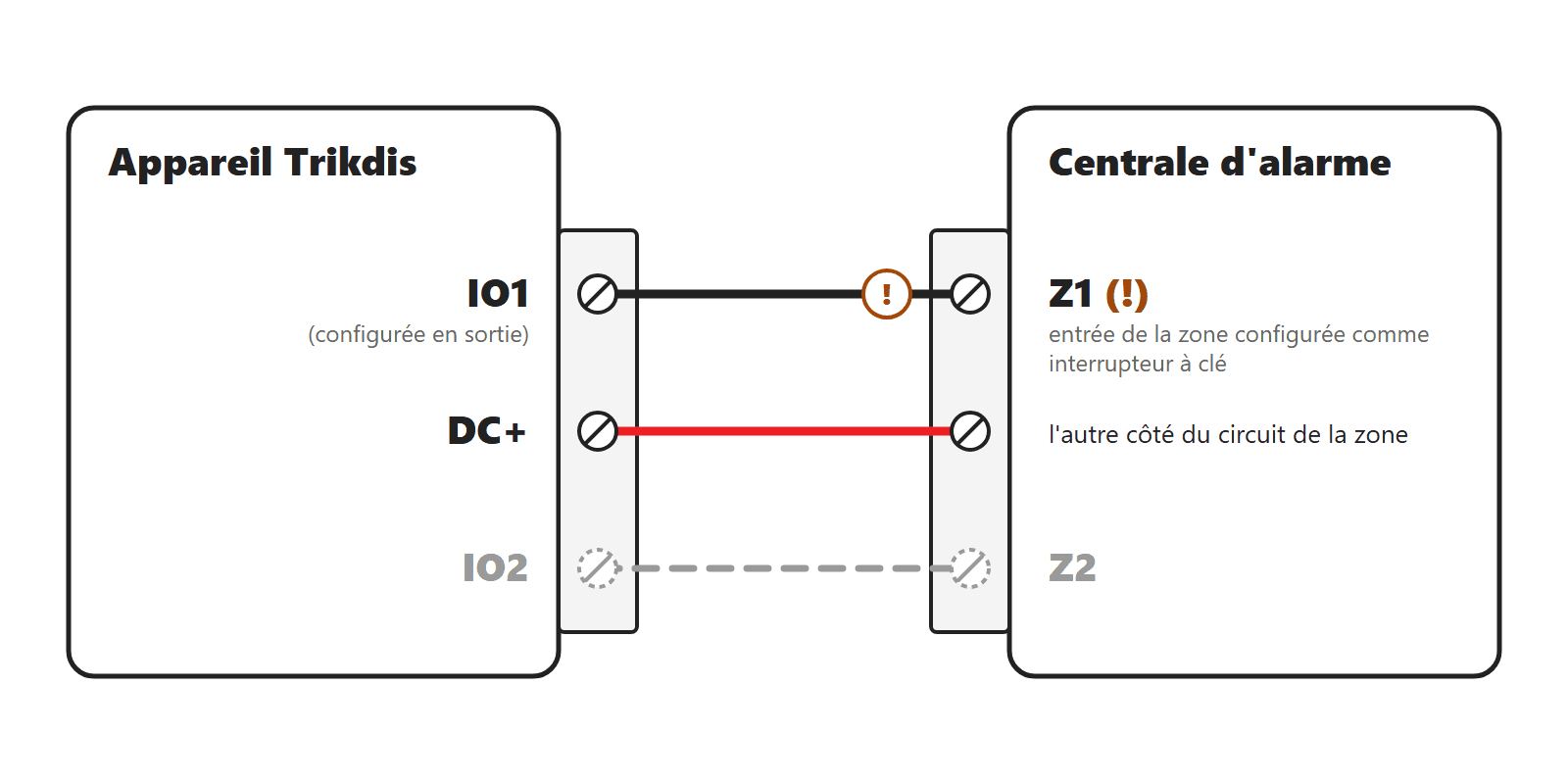

| Appareil Trikdis | Centrale d'alarme |
|---|---|
| IO1 (configurée en sortie) | entrée de la zone configurée comme interrupteur à clé, par exemple Z1 (!) |
| DC+ | l'autre côté du circuit de la zone |
(!) Selon le type et les réglages de la centrale, une résistance de fin de ligne peut être nécessaire à ce point (voir plus bas).
Dans l'exemple, nous utilisons les bornes DC+ et IO1 de l'appareil Trikdis. La sortie commute vers DC+. Pour une deuxième partition, IO2 et la deuxième zone interrupteur à clé suivent de la même manière.
Pour un fonctionnement correct, aucun relais supplémentaire n'est nécessaire entre l'appareil Trikdis et la centrale, car le communicateur est alimenté par la centrale. La commande peut aussi être réalisée avec un relais séparé.
Configuration de la zone : NC, NO ou EOL
La zone interrupteur à clé doit être câblée comme la centrale l'attend sur cette zone. Cela dépend du réglage de la centrale :
- NO (normalement ouvert) : aucune résistance n'est nécessaire. C'est le cas le plus fréquent.
- EOL (résistance de fin de ligne) : il faut aussi câbler la résistance indiquée dans le manuel de la centrale. C'est également courant.
- NC (normalement fermé) : plus rare ; le câblage est indiqué dans le manuel de la centrale.
Il vaut mieux clarifier ce point avant le câblage, car avec une mauvaise terminaison la zone signale un défaut ou une autoprotection, et l'interrupteur à clé ne fonctionne pas.
Programmation de la centrale d'alarme
Les étapes exactes de programmation diffèrent selon la marque et le modèle, nous donnons donc ici un guide général ; les numéros de section figurent dans le manuel de la centrale. Cette partie ne traite pas non plus de la configuration de la liaison téléphonique (TIP/RING) ni des autres liaisons de communication, seulement des étapes nécessaires à la commande par interrupteur à clé.
- Type de zone : la zone utilisée comme interrupteur à clé (par exemple Z1) doit être programmée avec le type de zone interrupteur à clé. Il existe deux modes de fonctionnement : impulsion et niveau (à deux états). Nous recommandons généralement l'impulsion, mais le niveau est également utilisable. Le même mode devra être sélectionné plus tard dans Protegus 2.
- Partition : la zone doit être affectée à la partition que vous souhaitez commander. Sur les systèmes à une seule partition, c'est souvent déjà correct par défaut, sans réglage particulier. Si la commande ne fonctionne pas, vérifiez impérativement l'affectation de la partition.
- Terminaison de zone : elle dépend aussi de la centrale. Si la centrale permet de définir le type de terminaison zone par zone, le plus simple est NO, surtout si l'appareil Trikdis se trouve juste à côté de la centrale : avec une liaison aussi courte, un défaut de câblage se trouve aussi facilement. Si la centrale ne permet de régler la terminaison que pour toutes les zones à la fois, ou pas du tout, le câblage doit être adapté à la terminaison imposée par la centrale, avec des résistances si nécessaire.
- La configuration de la zone (NC, NO ou EOL) doit correspondre au câblage.
- La centrale doit signaler l'armement et le désarmement, car c'est à partir de ces événements que Protegus 2 affiche l'état de la partition.
Sur certaines centrales, la transmission des événements d'armement et de désarmement peut être désactivée d'usine. C'est le cas par exemple de la DSC NEO : il faut y activer séparément la transmission des événements d'armement et de désarmement à distance.
Configuration de l'appareil Trikdis (TrikdisConfig)

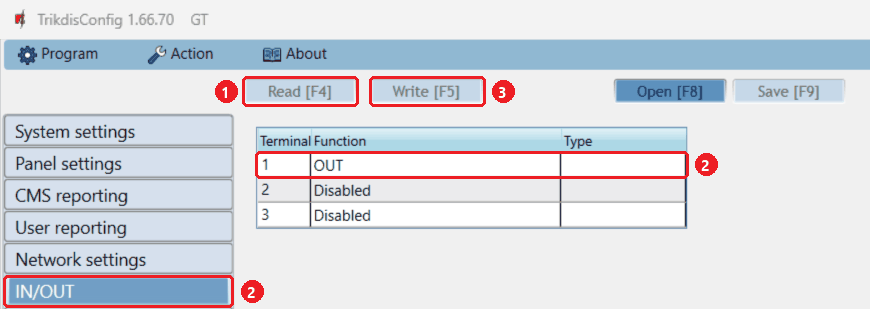

- Ouvrez le programme TrikdisConfig et lisez les paramètres de l'appareil.
- Sur la page où se définit la fonction des entrées et des sorties, réglez la borne utilisée pour la commande sur OUT. Les autres bornes restent sur Disabled.
- Écrivez les modifications dans l'appareil.
Les autres réglages de la commande s'effectuent dans l'application Protegus 2.
Paramétrage dans Protegus 2
Cette partie part du principe que le système existe déjà dans Protegus 2, que les événements arrivent correctement et que les partitions s'affichent.
- Sélectionnez la partition que vous souhaitez commander.
- Dans le réglage Commande par PGM, indiquez la sortie correspondante et le mode de fonctionnement : impulsion ou niveau. Il doit correspondre au type configuré dans la centrale pour la zone interrupteur à clé. On utilise généralement l'impulsion.
Avec plusieurs partitions, effectuez cette opération séparément pour chaque partition à commander, en sélectionnant à chaque fois sa propre sortie.
Que voit l'utilisateur ?
Dans Protegus 2, vous armez et désarmez avec les cadenas de l'écran de la partition. Avec plusieurs partitions, chacune a son propre cadenas, elles peuvent donc être gérées indépendamment.
- Cadenas rouge fermé : la partition est armée.
- Cadenas vert ouvert : la partition est désarmée.
Le cadenas prend l'apparence correspondant à l'état réel lorsque l'événement arrive de la centrale d'alarme.
Du temps peut s'écouler entre l'envoi de la commande et le retour d'information. L'appareil Trikdis actionne l'interrupteur à clé, puis la centrale peut par exemple dérouler sa temporisation de sortie. Si le retour arrive par une liaison TIP/RING, cela peut prendre 10 à 20 secondes de plus. Attendez que l'événement arrive et que l'application mette à jour l'état de la partition.
Aide à la configuration et au dépannage
L'appareil Trikdis et la centrale d'alarme peuvent être testés indépendamment l'un de l'autre, ce qui permet de localiser rapidement le défaut.
- La sortie Trikdis : branchez un relais de test entre IO1 et DC+, puis activez la sortie depuis Protegus 2. Si le relais colle, l'appareil Trikdis commute. Au lieu d'un relais, vous pouvez aussi mesurer avec un multimètre.
- La centrale d'alarme : débranchez l'appareil Trikdis et court-circuitez brièvement avec un fil les deux points de raccordement de la zone configurée comme interrupteur à clé : typiquement l'entrée de zone et COM. Vous pouvez ainsi vérifier si la centrale réagit correctement à la commande.
Si le relais colle mais que la centrale ne s'arme même pas sur le court-circuit, c'est la programmation de la centrale qu'il faut corriger. Si la centrale s'arme sur le court-circuit mais pas sur la sortie Trikdis, vérifiez le câblage ou le réglage dans TrikdisConfig. Si la centrale s'arme mais que le cadenas ne change pas, consultez le journal des événements : l'événement d'armement est-il arrivé, et avec quelle partition ?
Exception : DSC Alexor
La DSC Alexor envoie ses événements avec le numéro de partition 0, Protegus 2 ne peut donc pas gérer l'état de la partition de la manière habituelle. Avec une solution sur mesure, la commande par interrupteur à clé peut aussi être réalisée ici, mais l'écran de partition avec les cadenas ne fonctionnera pas correctement.
